DesignSpark Mechanical 文字（寸法）からSOLID作成する　 Mark tube "Making solid characters"

DesignSpark Mechanical

マークチューブ 文字からSOLID作成する　

Mark tube "Making solid characters"

動画説明

https://youtu.be/taZLY_IN26U

マークチューブを作成するには

寸法の文字を変更して投影することで文字のアウトライン化が出来ます。

アウトライン化して図形になったものはPULL操作でSOLIDを作成出来ます。

マークチューブを作成する方法

  • スケッチ X座標を指定してマークチューブの投影を作図
  • 寸法を作成して任意の文字列に変更
  • 投影により文字列を図形に変更
  • 図形を押し出し
  • 押し出したSOLIDを分割

等の操作を行います。

マークチューブを作成する方法

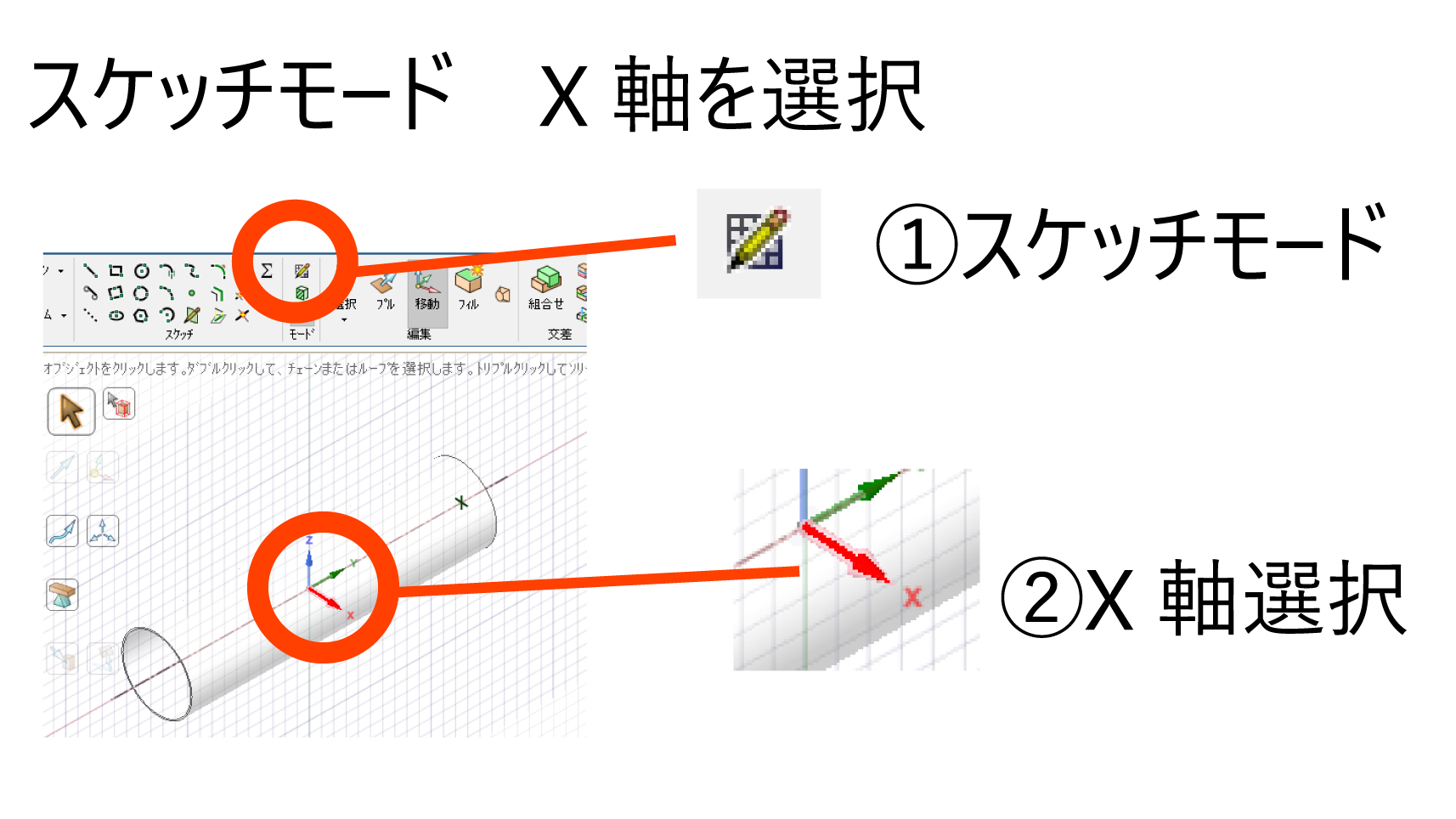

  • スケッチ X座標を指定してマークチューブの投影を作図
X軸は任意です。
  • 寸法を作成して任意の文字列に変更
  • 投影により文字列を図形に変更

  • 図形を押し出し


  • 押し出したSOLIDを分割





マークチューブのデータ　下記に保存してあります

https://drive.google.com/file/d/19008NkDsg6f_gVNV_AJbXlxjG5IGUUH6/view?usp=sharing
