DesignSpark Mechanical ブレンド SurfaceからSolid作成

DesignSpark Mechanical ブレンド SurfaceからSolid作成


参考動画

YOUTUBEでは、圧着端子をブレンドで作成しています。



https://youtu.be/rSpghmN4YX8


ブレンドで作成した圧着端子を下記からダウンロード可能です。

https://drive.google.com/file/d/1ex8Smy82gs9sXxQi20N4qZH0olcTqHdD/view?usp=sharing


DXFにエクスポートする場合に、Surfaceの図形があるとエラーになる場合があるため、

Solidとして作図する場合を確認した。



ブレンドは面Surfaceと面Surface（点Point、線Line）を選択する必要があるため
面を作成する必要がある。
Solidの面に、2Dモードでラインを作図する。
Surfaceごとに面と面（又は点）が必要


2Dモードで点を作図する


スケッチに投影で、Lineを投影する

上側の曲線は
面Surfaceから点Pointまでのブレンドを作成


下側の曲線
面Surfaceから線Line を使用してブレンドを作成する　制約があるため今回は面で作図）


ブレンド　アイコン


ブレンドをクリック

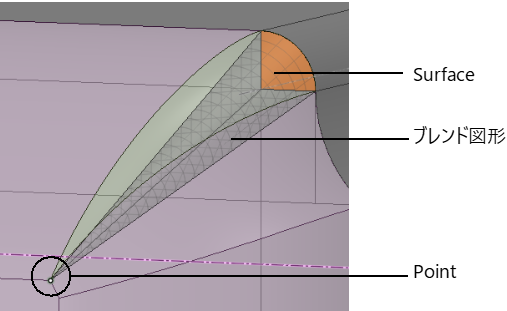

面Surfaceと、Ctrlキーを押しながら点Point をクリックすると
ブレンド図形が表示される
この時は直線的な図形
この図形で良ければ「完了」をクリックする。
今回は、Rをつけたいので、


ガイドを使用して
Rを指定する
エッジ又は面が必要

上側のエッジを指定すると、上側の曲線がエッジに沿って図形が変更される


その状態から、CTRLキーを押しながら下側のエッジをクリックする
マウスをエッジの上に持ってくるとエッジがハイライトされる

ガイドを使用して、上下２本のエッジのブレンドの図形が表示される。
ガイドが多くある場合には、CTRLキーを使用して追加する。
この図形で良ければ、「完了」をクリック


ブレンドの曲面のSolidが作成される


ブレンドの制約から作図できない場合もある


形状を合わせて、三角形の面Surfaceを作図する


上記のように、
二つの面を選択し、ガイドを選択して図形を作図する
