DesignSpark Mechanical 曲線SOLIDからパスを作成する方法

DesignSpark Mechanical 曲線SOLIDからパスを作成する方法

概要

他のSTEPから曲線のSOLIDの場合

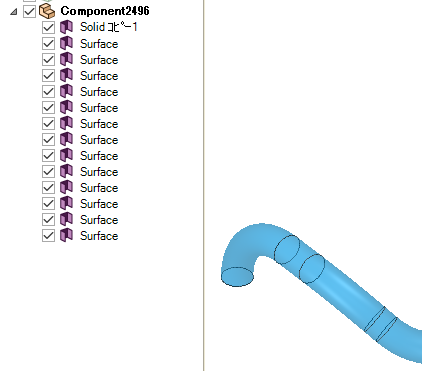

図のような図のように、パスの情報が無い場合がある。

SOLIDからパスを作成する方法を解説します。


パスの作成の方法は、いろんな方法があります。

下記のYOUTUBE動画でも紹介しています。

https://youtu.be/dtYiWz6T0P8



以下は、各種　いろんな方法での作図方法です。



（方法１）各SOLIDの端面の円を描いて、円の中心の直線を作図し、その直線から円弧を作図していく。


（方法１）スケッチモード 各円周を選択


（方法１）スケッチモードで、円又は、スケッチモードに投影で、円を作図


（方法１）円が、サーフェスとなる。全ての円を作図。



（方法１）線、3Dモードで、線を作図していく。


（方法１）円の中心を選択して全ての線を作図する。


（方法１）では、円を作図するためにスケッチモードにしているため手間がかかります。

線を3Dモードで、作図するために円を個別に作成しているため。

これに対して、（方法２）のように、SOLIDを分離して、surfaceの円の中心を選択することも可能。


（方法２）ボディを選択して「全てを分離」を選択する。



（方法２）SOLIDが、surfaceに分割される。



（方法２）曲面surfaceを選択して削除する。

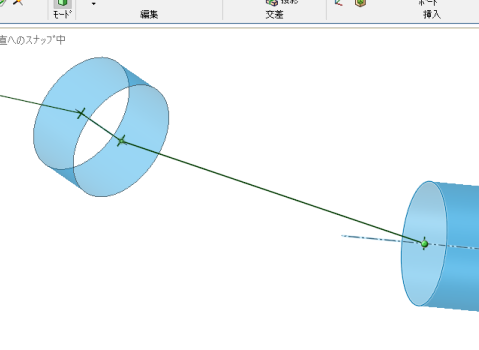

（方法２）surfaceの円の中心を選択して3Dモードで線を作図する。



（方法２）すべての線を作図した様子


SOLIDの状態から円の中心を選択できないため、（方法１）または（方法２）で円の中心が選択できるようにしている。


以下、（方法１）または、（方法２）で、作図した線を利用して円弧を作図する方法

曲線部分の作図

曲線部含み「３本のLine」を選択してスケッチモードにする。


平面ビューを選択する



スイープ円弧で、円弧を作図する。

円をそれぞれ、選択すると、ガイド（点線）が表示される。
〇部分が、円の中心として円弧を作図することが可能になる。


円弧の１点目（青矢印）２点目（橙矢印）




直線は削除する



全ての円弧を作図することが出来る。

Line Arc 全長の表示




不明な所や不明瞭な所があった場合はご連絡下さい。
出来る限り対応します。


パスが出来たので、パスのプル等も可能になる。
