DSM5 図の面(角度)を合わせる方法　DesignSpark Mechanical "Align the faces of the figure"

DesignSpark Mechanical "Align the faces of the figure"


DesignSpark Mechanical 5 になってから、

２つのオブジェクトの面（角度）をあわせる方法が、「少し変更」されたのでメモします。


YOUTUBE 動画




https://youtu.be/z_H7C91k4vU

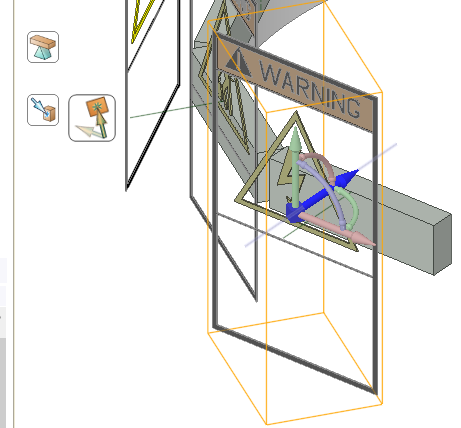

オブジェクト選択後に、アンカー　で面を選択


方向に移動をクリック、合わせたい面を選択

面を選択すると青くなる

この状態だと、「この方向へ」が選択できない。
これが、Ver.5から変わったようです。

この矢印をクリックする。
Ver.5からこのようになった。

「この方向へ」が選択可能になる。

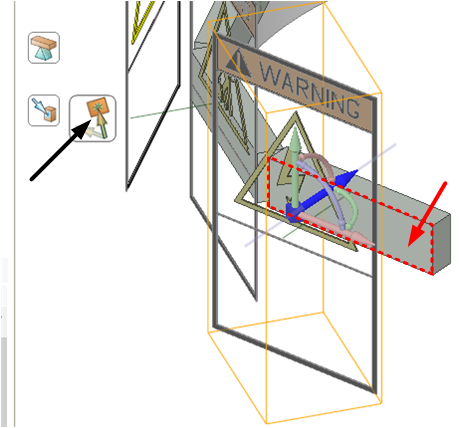

「この方向」をクリック後、赤点線の面に角度をあわせたいので、その面をクリック。


面(角度)を合わせることが出来る。


不明な所や不明瞭な所があった場合はご連絡下さい。
出来る限り対応します。

微妙な角度は、合わせれないときがありますが、その場合は、角度を大きくずらしてから実行すると、うまくいくときもあります。

または、ファイルを一旦とじてから、開き直すと、上手くいく時もありました。
